Le regole di dimensionamento e verifica delle connessioni tra elementi in calcestruzzo, realizzate utilizzando barre ad aderenza migliorata post-installate, sono in continua evoluzione.
Il collegamento può essere realizzato in due differenti situazioni:

1. In presenza di barre per la sovrapposizione nel calcestruzzo esistente
2. Senza armature di sovrapposizione e per nodi rigidi (resistenti al momento flettente)

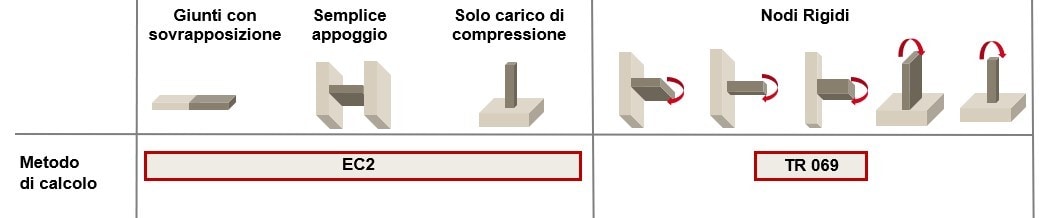

Tipo di connessioni calcestruzzo - calcestruzzo

• Nel primo caso, la struttura esistente prevede barre di armatura utilizzabili per la sovrapposizione dei nuovi ferri post-installati, come indicato dalla norma Eurocodice 2 (EN1992-1-1), per il trasferimento delle tensioni.
• Capita di frequente che le connessioni richiedano la resistenza alla flessione del nodo (nodo rigido), non prevedendo ferri di sovrapposizione.

Il nuovo EOTA Technical Report 069 permette, utilizzando prodotti opportunamente qualificati, di dimensionare in sicurezza questa tipologia di configurazioni. Nel calcolo vengono considerati i meccanismi di rottura lato acciaio, cono di calcestruzzo e splitting, valutati considerando l'interazione calcestruzzo - calcestruzzo.

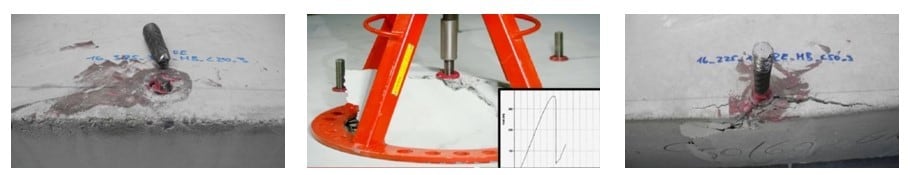

Meccanismi di rottura considerati tramite EOTA TR069

Per il dimensionamento di queste configurazioni, sono pertanto necessari sia prodotti qualificati per essere conformi alle applicazioni descritte, che strumenti di calcolo utili a fornire i dettagli per il progetto.
I prodotti HIT-RE 500 V4 e HIT-HY 200-R V3 sono qualificati, secondo i documenti EOTA - EAD, per l'utilizzo ed il calcolo in tutte le configurazioni post-installate, con vita utile fino a 100 anni.


Il software PROFIS Rebar per dimensionare facilmente le connessioni calcestruzzo-calcestruzzo

Hilti ti mette a disposizione il software gratuito PROFIS Rebar, che consente di calcolare le riprese di getto sia con EC2 che con il nuovo TR069 trovando soluzioni ottimizzate e riducendo al minimo gli sprechi.
Basta seguire pochi semplici passaggi.

Ad esempio, ecco le fasi per risolvere un’applicazione di Parete su Solaio senza ferri di sovrapposizione:

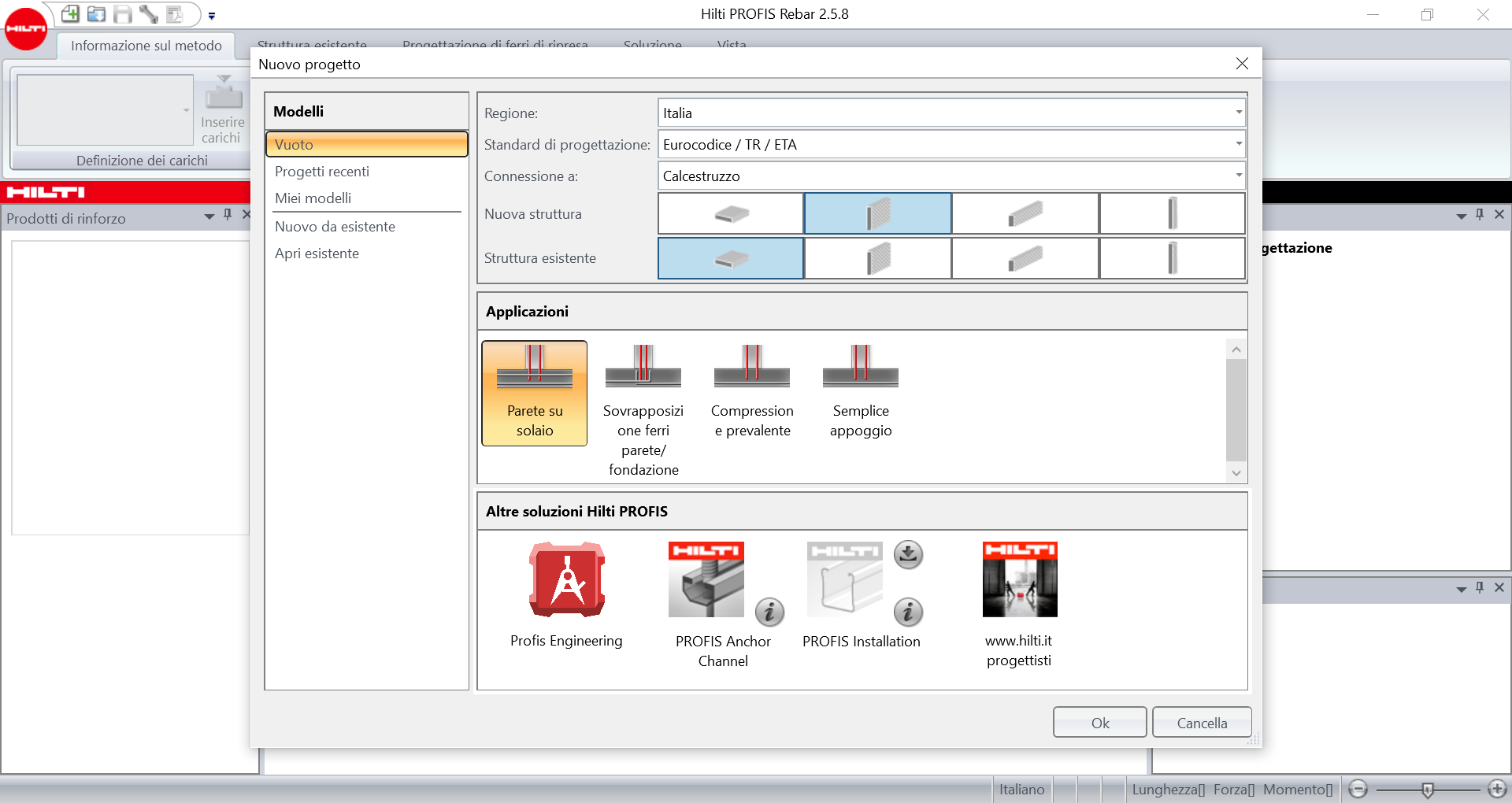

1.    All’apertura di PROFIS Rebar, seleziona la tua configurazione

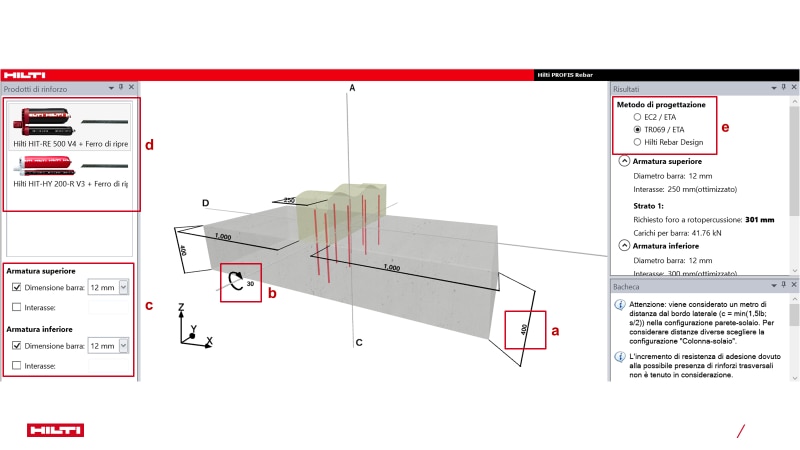

2.    Modella la tua struttura:

• Inserisci geometrie
• Inserisci i carichi
• Definisci il tipo di armatura post-installata che desideri
• Seleziona l’ancorante chimico che preferisci
• Seleziona il metodo di calcolo più idoneo
•

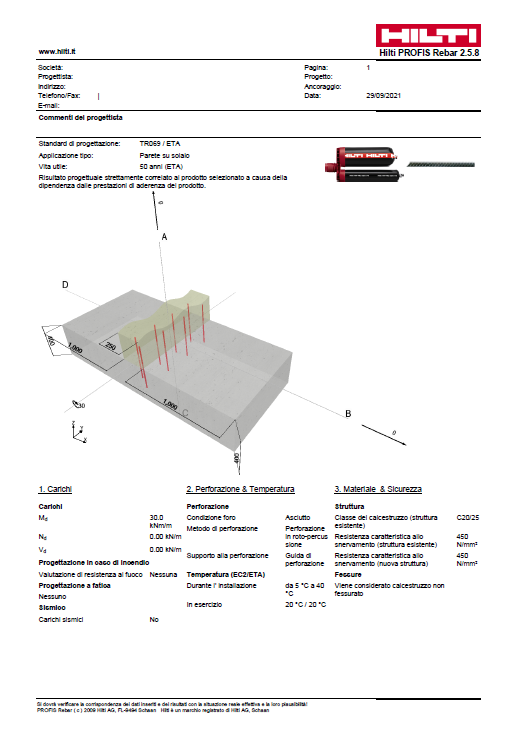

3.    Stampa il report di calcolo

Prova subito PROFIS Rebar!
