In questo articolo si vogliono mostrare i vantaggi e le applicazioni più spinte nel settore industria ed energia dei supporti modulari Hilti i quali possono essere pre-assemblati o tagliati e assemblati sul campo molto più rapidamente rispetto ai sistemi di carpenteria saldata. Sono completamente flessibili e regolabili in cantiere, e consentono di risparmiare tempo e denaro aiutando a ridurre le rilavorazioni.

Su progetti passati si sono ottenuti i seguenti valori medi:

40% Risparmio di peso

Le strutture di supporto modulari possono ridurre il peso del sistema fino al 40%. Si tratta del 40% in meno di materiale da spedire e trasportare in cantiere.

8X Più veloce

La fabbricazione e l'assemblaggio di sistemi modulari possono essere notevolmente più veloci rispetto a sistemi saldati comparabili.

Sensibile riduzione di CO2

Verso un mondo sempre più green e ad emissioni 0

30% Taglio dei costi totali

I sistemi modulari riducono i costi totali contribuendo a risparmiare fino al 30%. Considerando la maggior velocità nella progettazione, nell’assemblaggio e nell’installazione oltre a una maggior facilità nelle movimentazioni e nel trasposto.

1.    VANTAGGI DEI SISTEMI DI SUPPORTO MODULARI HILTI DURANTE LA PIANIFICAZIONE

-       Software di progettazione nuovo per l'analisi, la progettazione e la modellazione dei sistemi di supporto modulari Hilti

-       Supporto del team ingegneria Hilti, supporto del team BIM

-       Selettori tipologici MEP (“MEP è un acronimo che sta per ingegneria meccanica, elettrica e idraulica”)

-       Libreria BIM/CAD

-       Portfolio prodotti semplificato e disponibile a livello globale con componenti e connessioni intercambiabili

DURANTE LA COSTRUZIONE

-       Migliora la produttività e la flessibilità del cantiere per una costruzione in loco più rapida senza saldature o danni al materiale di base

-       Trasporto e gestione in sito più semplici

-      I componenti regolabili si adattano a numerose condizioni di cantiere, contribuendo a ridurre costosi ritardi, rilavorazioni o riparazioni e senza richiedere sollevamenti pesanti

2.    SOFTWARE

I software Hilti per il calcolo dei sistemi modulari hanno la capacità di eseguire analisi ingegneristiche in 3D in qualsiasi condizione di carico. Si possono ottenere in maniera estremamente rapida soluzioni ottimizzate tra i vari profili, connettori e piastre di base.

La distinta di base è completa e generata automaticamente così come l’esportazione dei propri progetti è rapida sia che si utilizzi REVIT piuttosto che molti altri software di modellazione 2D/3D.

La progettazione è conforme alle normative presenti in tutto il mondo e facilmente selezionabili.

3.    APPLICAZIONI

Oltre ai supporti per l’impiantistica tradizionale, i sistemi modulari Hilti vengono impiegati per la realizzazione di strutture 3D complesse. Grazie anche al rispetto della normativa EN1090.

Di seguito alcuni esempi:

1)   SUPPORTI APPARECCHIATURE E STRUMENTAZIONI

-       Supporti per apparecchiature elettriche e strumentali

-       Rack in una infinita varietà di configurazioni. Sfruttando appieno la flessibilità del sistema

Benefici:

-       Supporti regolabili

-       Flessibilità in cantiere per adattarsi alle mutevoli esigenze di lavoro

-       Nessun lavoro di saldatura

-       Progettazione tramite il team ingegneria Hilti

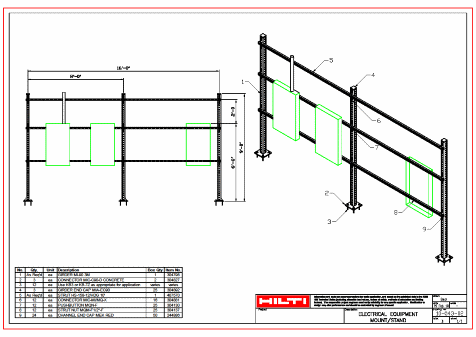

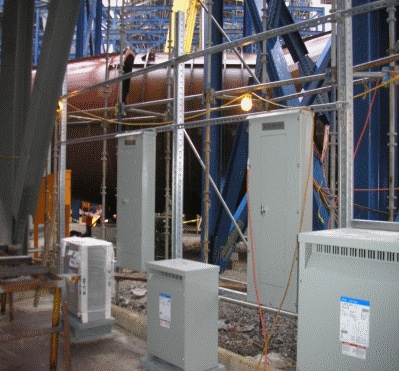

Esempio di supporto quadri elettrici:

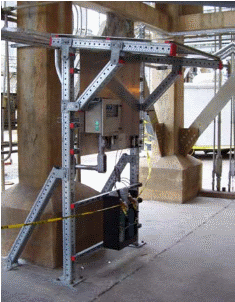

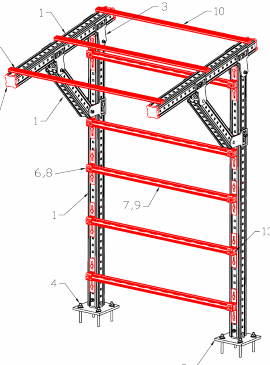

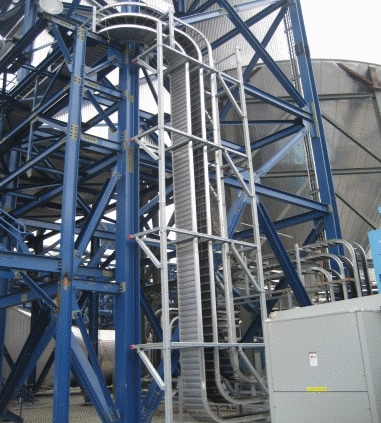

Esempio di supporto strumentazioni:

2)   PIATTAFORME

I sistemi di supporto modulare sono la soluzione ideale per fornire accesso alle attrezzature dell'impianto e per fornire una migliore manovrabilità all'interno delle strutture. Il sistema può essere utilizzato per passaggi pedonali, piattaforme, piani di accesso e molto altro.

Benefici:

-       Costruzione modulare attorno ad attrezzature o strutture esistenti

-       Nessuna saldatura richiesta per l'installazione

-       Smontaggio semplice, le parti sono riutilizzabili

-       Progettazione tramite il team ingegneria Hilti

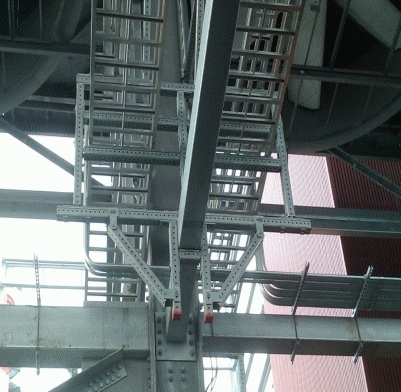

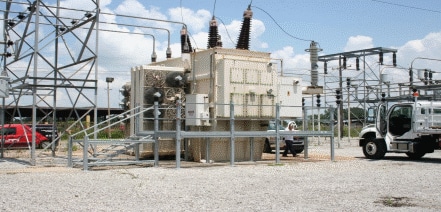

Esempio di piattaforma d’accesso per trasformatore:

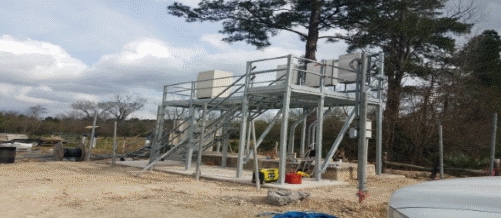

Esempio di piattaforma per equipment:

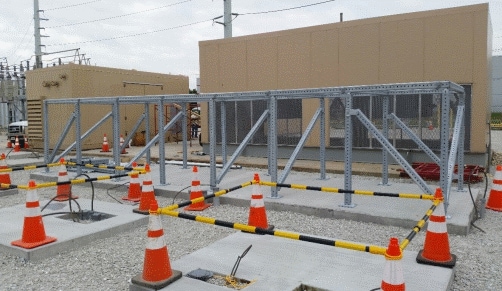

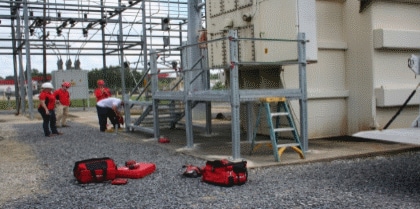

Esempio di piattaforma in sottostazione:

3)   SUPPORTI CABLE TRAY
Benefici:
-       Estrema flessibilità nella progettazione e nell’installazione in cantiere
-       Costo totale di installazione sensibilmente ridotto rispetto al tempo e alla manodopera necessari per la prefabbricazione e l'installazione di supporti in acciaio saldato

-       Nessuna saldatura richiesta per l'installazione

-       Progettazione tramite il team ingegneria Hilti

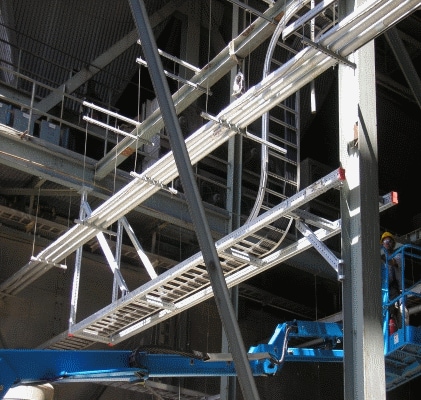

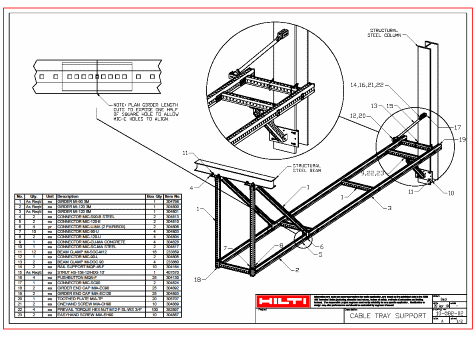

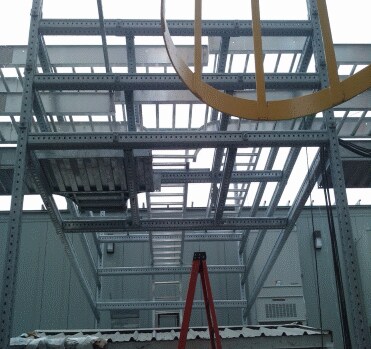

Esempio di supporto cable tray a ponte:

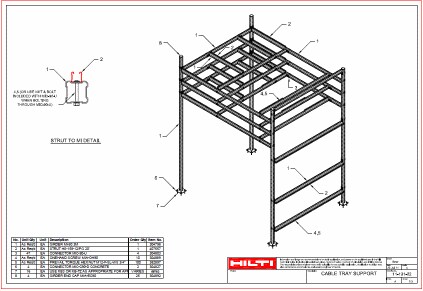

Esempio di supporto cable tray in power distribution center:

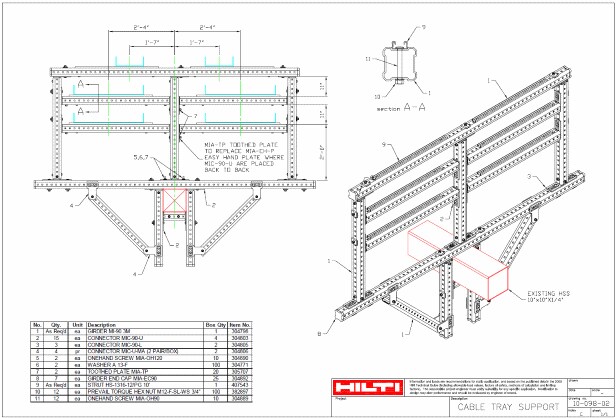

Esempio di supporto cable tray in un condensatore raffreddato ad aria:

4.    CONCLUSIONI
Per trovare la soluzione migliore o per studiare un’alternativa ai tuoi supporti saldati, mettiti in contatto con i nostri ingegneri Hilti. Possono supportarti in tutte le fasi del progetto: dal concept, alla budgetizzazione fino all'esecuzione del cantiere.

Per chiarimenti e ulteriori dettagli, puoi fare una domanda direttamente ai nostri tecnici utilizzando l’apposita sezione della community di ingegneria.
