Le reti idranti, come gli impianti sprinkler, hanno un’importanza strategica in caso di sisma, svolgendo un’azione di protezione attiva al fuoco a seguito di un potenziale incendio conseguente al terremoto stesso.

Qualora questi sistemi non fossero progettati adeguatamente per garantire la loro funzionalità anche a seguito dell’evento sismico, oltre ad aumentare la vulnerabilità dell’edificio nei confronti dell’incendio, possono loro stessi provocare danni economici causati da perdite d’acqua o mettere a repentaglio la sicurezza degli occupanti in caso di caduta dei supporti e delle tubazioni.


Quali normative e linee guida bisogna seguire?

A livello europeo, le normative che bisogna seguire sono:

• UNI 10779, Impianti di estinzione incendi. Reti idranti. Progettazione, installazione ed esercizio;
• D.M. 14 gennaio 2008, Norme tecniche per le costruzioni;
• linee di indirizzo per la riduzione della vulnerabilità sismica dell’impiantistica antincendio.

Impianto capace di resistere a forze sismiche secondo la UNI 10779

La norma UNI 10779 al capitolo 7.1.5 richiede un’adeguata progettazione del sistema di supporto dell’impianto in zona sismica, tramite adeguati sistemi di sostegni e ancoraggi. Per la progettazione, la stessa UNI rimanda alle norme tecniche nell’ambito degli eurocodici strutturali o alle normative europee che spiegano come progettare sismicamente gli impianti.

Per quanto riguarda la normativa italiana, è possibile quindi rifarsi al punto 7.2.3 delle NTC 2008 che, come visto in questo articolo, indica come progettare l’impianto in modo da resistere alle forze sismiche, utilizzando una forza quasi-statica (Fa). In questo caso è possibile progettare in due diversi modi:

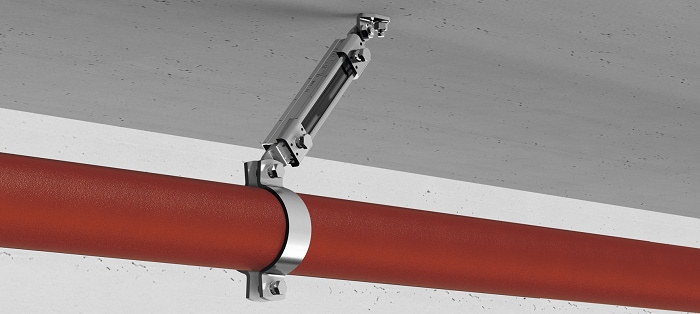

• Staffaggio statico e staffaggio sismico separati, utilizzando dei supporti sismici nelle liste FM Global (come il sistema MQS-SP);

• Staffaggio statico e sismico corrispondenti, utilizzando un tipologico come il seguente.

Non si parla solo di supporti, ma anche di attraversamenti

Sempre al capitolo 7.1.5 della UNI è richiesto di prestare attenzione agli attraversamenti delle tubazioni con pareti, solai: in corrispondenza della penetrazione la tubazione può infatti subire rotture, causate dai movimenti differenziali tra i due elementi o l’eventuale martellamento.

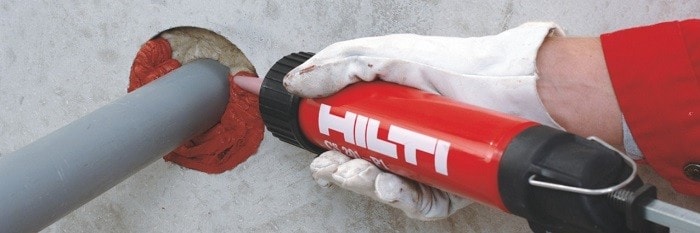

Al fine di mitigare questo rischio è consigliabile lasciare dei giochi adeguati, che dovranno essere sigillati con lana minerale. Questo particolare diventa ancora più rilevante in caso di penetrazioni di pareti e solai REI/EI, dove bisogna anche completare la chiusura con sigillanti in grado di ripristinare le caratteristiche di resistenza al fuoco del compartimento, come già visto in un altro articolo.

Hai domande? Utilizza il forum di ASK HILTI. Oppure visita la sezione dedicata agli impianti antincendio sismo-resistenti.
